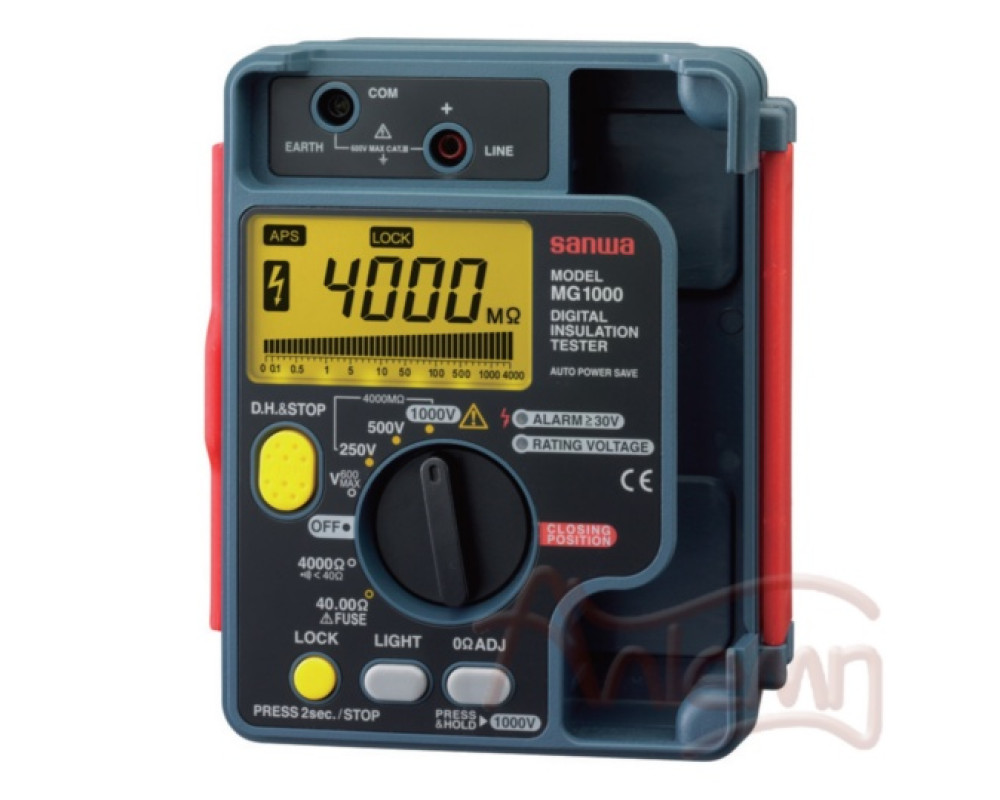

Измеритель сопротивления изоляции Sanwa MG1000

0 отзывов

Бренд: SANWA
Артикул: MG1000
В наличии 100 шт.

В наличии 100 шт.

31 166.49 руб.

Доступные варианты оттенков

НДС

Кол-во -+

В закладки В сравнение

Этот прибор является измерителем сопротивления изоляции с тестовым напряжением постоянного тока и предназначен для измерения сопротивления изоляции линий и оборудования электропитания с категорией до 600В КАТ III.

Особенности измерителя сопротивления изоляции SANWA MG 1000

разработан в соответствии с требованиями безопасности стандарта IEC61010-1;
автоматическое определение наличия напряжения в точке подключения (>30В переменного/постоянного тока);
легко читаемый дисплей с крупными знаками и графическая шкала для псевдоаналогового отображения данных;
функция автоматической фиксации последнего показания для безопасного считывания результата после окончания измерения;
ЖК-дисплей с возможностью задней подсветки;
функция автоматического разряда емкости исследуемого проводника;
режим измерения сопротивления в диапазоне до 40.00 Ом (ток короткого замыкания ≥ 200мА).

Общие характеристики измерителя сопротивления изоляции SANWA MG1000

Показание для переменного тока	по измеренному среднему значению
ЖК-дисплей	макс. показание 4200 с логарифмической графической шкалой
Скорость обновления результата	около 2 раз/сек.
Выбор диапазона	только автоматический; переход к большему диапазону: показание около 4200 и выше; переход к меньшему диапазону: показание около 380 и ниже.
Индикатор перегрузки	"OL" на ЖК-дисплее; измерение напряжения: 780 В или выше; измерение сопротивления изоляции, сопротивления 4000 Ом, 40 Ом: показание около 4200 или выше.
Индикатор полярности	"–" при отрицательном входном сигнале
Индикатор разряженной батареи	"" постоянно или мигает при напряжении 7.2 ~ 7.7 В или ниже
Условия среды эксплуатации	высота 2000 м или ниже, степень загрязнения II
Условия эксплуатации	от 0 до плюс 40 °C, отн. влажность 0~90% (без конденсации)
Условия хранения	от минус 10 до плюс 50 °C, отн. влажность 0~70% (без батареи)
Источник питания	элементы 1.5В x 6 штук, тип LR6
Продолжительность измерения	около 2 часов 30 минут.
Стандарты безопасности /EMC	IEC61010-1 КАТ.III 600В, IEC6 1557- 1/2/4, IEC61326 (ЭМС), IEC60529-IP54, IEC61010-031 (TL-112)
Габариты, мм	170(Д)X142(Ш)X57(В)
Масса	около 820 г (включая батарею питания)
Ток потребления	около 7 мА для режима измерения напряжения
Принадлежности комплекта поставки	батарея (установлена в приборе), соединительные провода (TL-112), ремешок (ST-50), руководство по эксплуатации
Дополнительные принадлежности	поставляются отдельно: насадка – "крокодил" (CL-16)

Технические характеристики измерителя сопротивления изоляции SANWA MG1000

Сопротивление изоляции (кОм, МОм)

Номинал испытательного напряжения и диапазоны измерения	Центр шкалы	Диапазон измерения		Погрешность
250 В 4.000 МОм/40.00 МОм/ 400.0 МОм/4000 МОм	10 МОм	номинальный диапазон	0.5~20.00 МОм	±(3%+4D)
		расширенный диапазон	0~0.49 МОм 20.01~4000 МОм	±(5%+5D)
500 В 4.000 МОм/40.00 МОм/ 400.0 МОм/4000 МОм	100 МОм	номинальный диапазон	1.000~500 МОм	±(3%+4D)
		расширенный диапазон	0~0.999 МОм 501~4000 МОм	±(5%+5D)
1000 В 4.000 МОм/40.00 МОм/ 400.0 МОм/4000 МОм	100 МОм	номинальный диапазон	2.000~1000 МОм	±(3%+4D)
		расширенный диапазон	0~1.999 МОм 1001~4000 МОм	±(5%+5D)
Напряжение холостого хода	100~120% номинального испытательного напряжения
Макс. ток при номинальном напряжении	1.0-1.2 мА (номинальное напряжение/минимальное сопротивление: 250 В/0.25 МОм, 500 В/0.5 МОм, 1000 В/1 МОм)
Ток короткого замыкания	≤2 мА
Проверка наличия напряжения на линии	Наличие напряжения переменного или постоянного тока ≥30 В на входе прибора, препятствующего проведению измерения, оповещается звуковым сигналом, а также свечением индикатора "ALARM".

Замечание

1. При отображении на дисплее значения 2000 МОм и выше показание в младшем разряде всегда будет нулевым.

2. Указанная выше погрешность измерения сопротивления гарантируется для приборов, как при снижении, так и при отсутствии испытательного напряжения.

Напряжение постоянного и переменного тока

Диапазон	Разрешение	Погрешность	Входное сопротивление	Предельная перегрузка действия защиты
600 В	1 В	±(3%+2D)	9 МОм	780 В_дейст.

Замечание: прибор автоматически определяет режим измерения переменного или постоянного тока.

Чувствительность: ≥2 В

Диапазон частот: 45~400 Гц

Порог зажигания индикатора "ALARM": напряжение переменного или постоянного тока на входе прибора ≥30 В

Порог появления индикатора " " на дисплее и звукового сигнала: напряжение на входе прибора ≥600 Вдейст.

Макс. отображаемое значение: 780 В

Сопротивление, диапазон 4000 Ом/ "прозвонка" цепи

Диапазон	Разрешение	Погрешность	Входное сопротивление	Предельная перегрузка действия защиты
4000 Ом	1 Ом	±(3%+3D)	≥3 В	600 В_дейст.

Замечание: появление звукового сигнала при сопротивлении около 40 Ом; появление звукового сигнала и включение индикатора "ALARM" при наличии напряжения переменного или постоянного тока ≥30 В на входе прибора.

Сопротивление, диапазон 40.00 Ом

Диапазон отображения	40.00 Ом
Диапазон измерения	0.01~40.00 Ом
Погрешность	±(3%+10D), после установки нулевого значения
Разрешение	0.01 Ом
Напряжение разомкнутой цепи	6 В, типовое
Ток короткого замыкания	минимум 200 мА (<2.0 Ом)
Защита	плавкий предохранитель (0.5 А/600 В)
