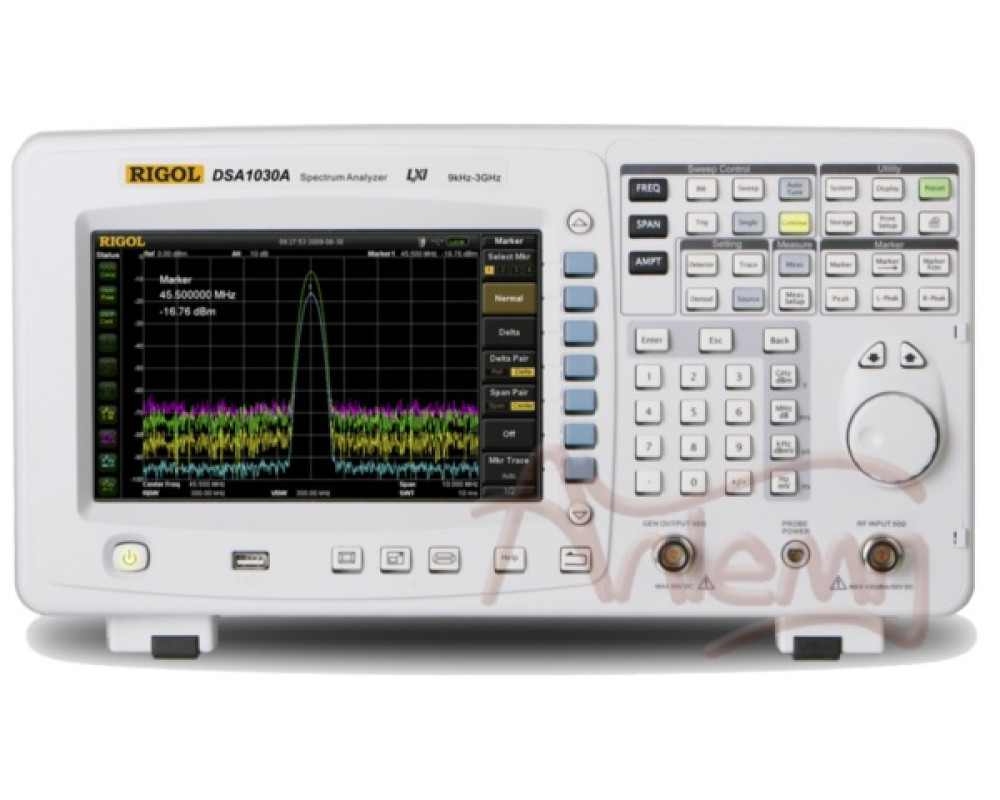

Анализатор спектра Rigol DSA1030A - TG
Конструкция анализаторов спектра серии DSA1000A обеспечивает им малые габариты и массу, невысокую цену и легкость управления с помощью удачно сгруппированной кнопочной клавиатуры. В ряду особенностей следует отметить наличие высокочеткого цветного TFT ЖК-дисплея размером 8.5 дюйма, понятное отображение графическим интерфейсом на дисплее настроек и сообщений, стандартные и настраиваемые коммуникационные интерфейсы USB, LAN и GPIB, позволяющие оператору дистанционно управлять прибором и наблюдать результаты измерения через компьютерную сеть и виртуальный терминал. Эти приборы могут найти широкое применение для образования, научной деятельности, корпоративных центров, промышленного производства и многих других областей.
Основные особенности:
- диапазон частоты: от 9 кГц до 3 ГГц;
- отображаемый средний уровень шума (DANL): -148 дБм;
- фазовый шум при отстройке от несущей 10 кГц: -88 дБн/Гц (типовое);
- полная погрешность амплитуды: <1.0 дБ;
- минимальное разрешение по частоте: 10 Гц;
- встроенный предусилитель (в базовой комплектации);
- следящий генератор 3 ГГц (не входит в базовую комплектацию);
- встроенная литиевая батарея обеспечивает до 3 часов непрерывной работы (не входит в базовую комплектацию);
- широкий выбор функций измерения и автоматических настроек;
- широкоэкранный дисплей 8.5 дюйма, с четким и ярким изображением, а также простой и понятный интерфейс;
- широкий выбор интерфейсов – LAN, USB-хост, USB-прибор, VGA или GPIB (не входит в базовую комплектацию);
- компактная конструкция с массой всего 6.2 кг (без батареи).
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ RIGOL DSA1030A-TG
Частотные характеристики
|
Частота |
||
|
Диапазон частоты |
DSA1030A |
от 9 кГц до 3 ГГц |
|
Разрешение частоты |
|
1 Гц |
|
Внутренний опорный генератор |
||
|
Частота опорного генератора |
|
10 МГц |
|
Старение |
|
меньше 3x10-6/год |
|
Температурный дрейф |
от 20 до 30 ºC |
меньше 3x10-6 |
|
Показание частоты маркера |
||
|
Разрешение |
|
(полоса обзора) / [(число точек развертки) -1] |
|
Погрешность |
|
±[(показание частоты) x (погрешность опорного генератора) + 1 % x (полоса обзора) + 10 % x (разрешение частоты) + (разрешение маркера)] |
|
Показание частоты частотомера |
||
|
Разрешение |
|
1 Гц, 10 Гц, 100 Гц, 1 кГц |
|
Погрешность |
|
±[(показание частоты) x (погрешность опорного генератора) + (разрешение частотомера)] |
Примечание: погрешность опорного генератора = [(старение x (время от калибровки) + (температурный дрейф)].
|
Полоса обзора |
||
|
Диапазон |
DSA1030A |
0 Гц, от 100 Гц до 3 ГГц |
|
Погрешность |
|
± (полоса обзора) / [(число точек развертки) -1] |
|
Фазовый шум SSB |
||
|
Отстройка от несущей |
10 кГц |
меньше -88 дБн/Гц, типовое |
|
100 кГц |
меньше -100 дБн/Гц, типовое |
|
|
1 МГц |
меньше -110 дБн/Гц, типовое |
|
Примечание: типовое fн = 500 МГц, RBW≤1 кГц, простой детектор, число кривых для усреднения не меньше 50.
|
Полоса пропускания |
||
|
Разрешение по частоте RBW (-3 дБ) |
|
от 10 Гц до 1 МГц, с шагом 1, 3, 10 |
|
Погрешность RBW |
|
меньше 5 %, номинальное |
|
Отношение полос пропускания фильтра (60 дБ / 3 дБ) |
|
меньше 5, номинальное |
|
Разрешение по видео частоте VBW (-3 дБ) |
|
от 1 Гц до 3 МГц, с шагом 1, 3, 10 |
Амплитудные характеристики
|
Диапазон измерения |
||
|
Диапазон |
|
от отображаемого среднего уровня шума (DANL) до +30 дБм |
|
Максимально допустимые входные уровни |
||
|
Макс. постоянное напряжение |
|
50 В |
|
Макс. РЧ мощность несущей |
РЧ-ослабление ≥ 20 дБ |
30 дБм (1 Вт) |
|
Макс. порог повреждения |
|
40 дБм (10 Вт) |
Примечание: при уровне входного сигнала больше 33 дБм будет включена защита.
|
Нелинейность АЧХ 1 дБ |
||
|
Полная мощность на входе смесителя |
fн ≥ 50 МГц, предусилитель выключен |
больше 0 дБм |
Примечание: уровень мошности на входе смесителя (дБм) = мощность входного сигнала (дБм) – ослабление входного сигнала (дБ).
|
Отображаемый средний уровень шумов (DANL) |
||
|
РЧ-ослабление 0 дБ, RBW=VBW=10 Гц, простой детектор, число усреднений ≥ 50 |
||
|
Отображаемый средний уровень шумов (DANL) (предусилитель выключен) |
от 100 кГц до 10 МГц |
меньше -85 дБм-3 x (f/1 МГц) дБ, типовое -125 дБм |
|
от 10 МГц до 2.5 ГГц |
меньше -127 дБм+3 x (f/1 ГГц) дБ, типовое -130 дБм |
|
|
от 2.5 ГГц до 3 ГГц |
меньше -115 дБм |
|
|
Отображаемый средний уровень шумов (DANL) (предусилитель включен) |
от 100 кГц до 1 МГц |
меньше -103 дБм |
|
от 1 МГц до 10 МГц |
меньше -103 дБм-3 x (f/1 МГц) дБ, типовое -143 дБм |
|
|
от 10 МГц до 2.5 ГГц |
меньше -145 дБм+3 x (f/1 ГГц) дБ, типовое -148 дБм |
|
|
от 2.5 ГГц до 3 ГГц |
меньше -133 дБм |
|
|
Параметры отображения |
||
|
Логарифмическая шкала |
|
от 1 дБ до 200 дБ |
|
Линейная шкала |
|
от 0 до опорного уровня |
|
Число отображаемых точек развертки |
обычный экран |
601 |
|
полный экран |
751 |
|
|
Число отображаемых линий развертки |
|
3 + Math Trace |
|
Типы детектора отбора отсчетов для пиксела развертки |
|
максимума (Pos Peak), минимума (Neg Peak), простой (Sample), нормальный (Normal), среднеквадратический (RMS Avg) и усредняющий (Voltage Avg) |
|
Функции визуализации развертки |
|
непосредственное отображение (Clear Write), регистрация максимальных значений (Max Hold), регистрация минимальных значений (Min Hold), логарифмическое усреднение по нескольким разверткам (Video Avg), арифметическое усреднение по нескольким разверткам (Power Avg), "замораживание" полученной линии (Freeze) и удаление линии (Blank). |
|
Единицы шкалы |
|
дБм, дБмВ, дБмкВ, В, Вт |
|
Неравномерность АЧХ |
||
|
РЧ-ослабление 10 дБ, относительно 50 МГц, от 20 до 30 ºC |
||
|
Неравномерность АЧХ (предусилитель выключен) |
от 100 кГц до 3 ГГц |
меньше 0.7 дБ |
|
Неравномерность АЧХ (предусилитель включен) |
от 1 МГц до 3 ГГц |
меньше 1.0 дБ |
|
Погрешность переключения входного аттенюатора |
||
|
Диапазон настройки |
|
0 до 50 дБ, с шагом 1 дБ |
|
Погрешность переключения |
fн=50 МГц, относительно 50 МГц, от 20 до 30 ºC |
меньше (0.3 + 0.01 x ослабление) дБ |
|
Абсолютная погрешность амплитуды |
||
|
Погрешность |
fн=50 МГц, детектор максимума, предусилитель выключен, РЧ-ослабление 10 дБ, входной сигнал -10 дБм, от 20 до 30 ºC |
±0.4 дБ |
|
Погрешность переключения RBW |
||
|
Погрешность |
от 10 Гц до 1 МГц, относительно 1 кГц RBW |
меньше 0.1 дБ |
|
Опорный уровень |
||
|
Диапазон |
|
от -100 до +30 дБм, с шагом 1 дБ |
|
Разрешение |
логарифмическая шкала |
0.01 дБ |
|
линейная шкала |
5 единиц младшего разряда |
|
|
Погрешность измерения уровня |
||
|
Погрешность измерения уровня |
доверительная вероятность 95 % сигнал/шум>20 дБ, RBW=VBW=1 кГц, предусилитель выключен, РЧ-ослабление 10 дБ, -50 дБм<(опорный уровень)<0, 10 МГц от 20 до 30 ºC |
меньше 1.0 дБ, номинальное |
|
КСВН входа РЧ |
||
|
РЧ-ослабление 10 дБ |
||
|
КСВН |
от 100 кГц до 10 МГц |
меньше 1.8 |
|
от 10 МГц до 2.5 ГГц |
меньше 1.5 |
|
|
от 2.5 ГГц до 3 ГГц |
меньше 1.8 |
|
|
Интермодуляционные искажения |
||
|
Пересечение второй гармоники (SHI) |
|
+35 дБм |
|
Интермодуляционные искажения третьего порядка (TOI) |
fн >30 МГц |
+7 дБм |
|
Избирательность по побочному каналу |
||
|
Зеркальная частота |
|
меньше -60 дБн |
|
Промежуточная частота |
|
меньше -60 дБн |
|
Паразитный отклик, внутренний |
|
меньше -88 дБм, типовое |
|
Паразитный отклик, прочее |
гетеродин, АЦП, субгармоника первого гетеродина, гармоника первого гетеродина |
меньше -60 дБн |
|
Приведенная ко входу избирательность |
уровень смесителя -30 дБм |
меньше -60 дБн, типовое |
Развертка
|
Развертка |
||
|
Диапазон длительности развертки |
100 Гц ≤ (полоса обзора) ≤ 3 ГГц |
от 10 мс до 3000 с |
|
полоса обзора =0 Гц |
до 20 мкс до 3000 с |
|
|
Погрешность длительности развертки |
100 Гц ≤ (полоса обзора) ≤ 3 ГГц |
5 %, номинальное |
|
полоса обзора =0 Гц |
0.5 %, номинальное |
|
|
Режимы развертки |
|
непрерывная, однократная |
Запуск
|
Запуск |
||
|
Режим запуска |
|
свободный, видео, внешний |
|
Уровень сигнала внешнего запуска |
|
5 В, ТТЛ |
Следящий генератор
|
Следящий генератор |
||
|
Диапазон частоты |
|
от 9 кГц до 3 ГГц |
|
Уровень выходного сигнала |
|
-20 до 0 дБм, с шагом 1 дБ |
|
Неравномерность амплитуды выходного сигнала |
от 10 МГц до 3 ГГц, относительно 50 МГц |
±3 дБ |
Входы/выходы
|
Вход РЧ |
||
|
Импеданс |
|
50 Ом |
|
Разъем |
|
тип N, гнездовой |
|
Выход следящего генератора |
||
|
Импеданс |
|
50 Ом |
|
Разъем |
|
тип N, гнездовой |
|
Питание пробника |
||
|
Напряжение/ток |
|
+15 В, меньше 10 % при 150 мА -12.6 В, меньше 10 % при 150 мА |
|
10 МГц REF ВХОД / 10 МГц REF ВЫХОД / Вход внешнего запуска |
||
|
Разъем |
|
тип BNC, гнездовой |
|
Амплитуда опорного сигнала 10 МГц |
|
от 0 дБм до 10 дБм |
|
Сигнал внешнего запуска |
|
5 В, ТТЛ |
|
USB |
||
|
|
USB-хост |
|
|
Разъем |
|
тип B |
|
Протокол |
|
версия 2.0 |
|
|
USB-прибор |
|
|
Разъем |
|
тип A |
|
Протокол |
|
версия 2.0 |
|
VGA |
||
|
Разъем |
|
VGA совместимый, 15 контактов, тип mini D-SUB |
|
Разрешение |
|
800 x 600 пиксел, 60 Гц |
Общетехнические характеристики
|
Дисплей |
||
|
Тип |
|
жидкокристаллический TFT |
|
Разрешение |
|
800 x 480 |
|
Размер |
|
8.5 дюйма |
|
Цветность |
|
65536 |
|
Поддерживаемый принтер |
||
|
Протокол |
|
PictBridge |
|
Дистанционное управление |
||
|
USB |
|
USB TMC |
|
LAN |
|
10/100 Base-T, RJ-45 |
|
IEC/IEEE (GPIB) |
с использованием модуля USB-GPIB (опция) |
IEEE 488.2 |
|
Память большой емкости |
||
|
Диски |
|
флэш-диск (встроенный), USB диск (не поставляется) |
|
Объем диска |
флэш-диск (встроенный) |
1 Гбайт |
|
Питание |
||
|
Напряжение сети переменного тока |
|
от 100 до 240 В, номинальное |
|
Частота сети |
|
от 45 Гц до 440 Гц |
|
Потребляемая мощность |
|
типовое: 35 Вт, макс.: 60 Вт (со всеми опциями) |
|
Время работы от батареи |
|
около 3 часов |
|
Температура |
||
|
эксплуатация |
|
от плюс 5 до плюс 40 ºC |
|
хранение |
|
от минус 20 до плюс 70 ºC |
|
Габариты |
||
|
|
(Ш x В x Д) |
399 x 223 x 159 мм (15.7 x 8.78 x 6.26 дюймов) |
|
Масса |
||
|
|
без батареи |
6.2 кг (13.7 фунта) |
|
|
с батареей |
7.4 кг (16.3 фунта) |
